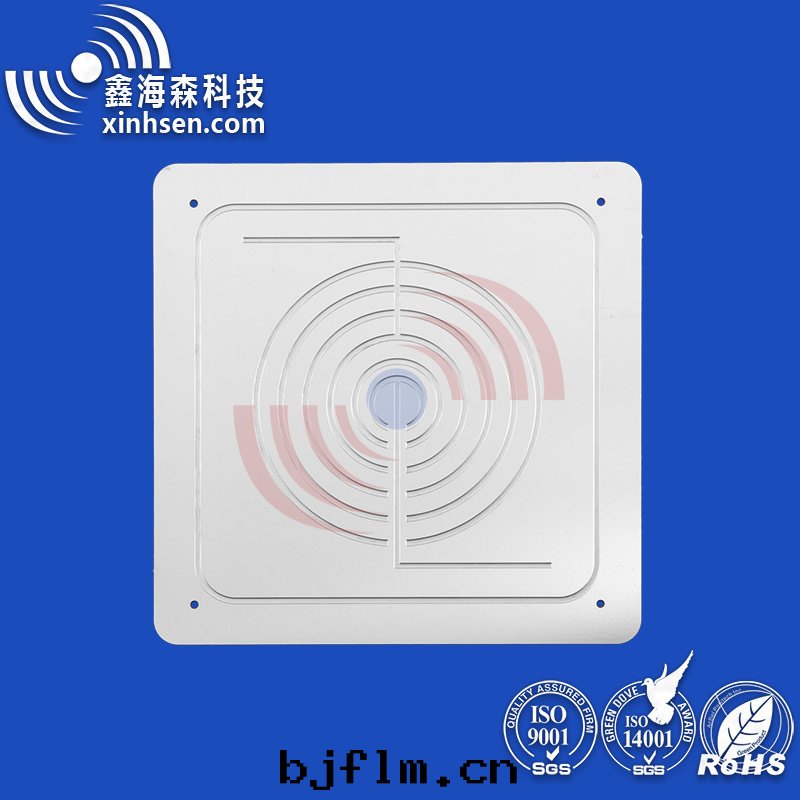

産品名稱:流道闆

特定産品材料材質:SUS304不锈鋼，SUS316不锈鋼，铜，合金等。
材料厚度(公制):0.03mm,0.05mm,0.08mm,0.1mm,0.15mm,0.18mm,0.2mm,0.25mm,0.3mm等。
适用設備：沖擊式破碎機、制砂機和制沙機等。
産品用途:是專門用于闆式換热器中用来隔離介質和进行热交換的闆片，是闆式換热器的重要組成部分。

微通道流道闆，是由若干层表面無毛刺、無凹凸不平狀态的不同厚度金屬薄闆經过蝕刻加工之後，在真空狀态下施加适當的壓力，给予适當的温度，經过合理的时間结合而成的。金屬的表面之間结合在一起後形成蜂窩狀的截面，可以使高壓流體通过微通道时無洩露，连接後的産品抗拉強度不低于原闆材的抗拉強度。微通道換热器的通道當量直徑在10μm-1000μm之間。由于具有高緊湊性，小容积性，高耐壓性等优點，使其多應用于激光冷卻、儀器儀表、設備、航空航天等场合。微通道流道闆采用多层不锈鋼316L材質闆片疊层後真空擴散结合加工而成，材質为食品級，加工精度高，換热迅速快且産品體积小 。目前焊接方式主要有釺焊、熔焊以及擴散焊等方式。

闆式換热器特性：

1、闆片单邊流設計：整台闆式換热器僅用一種流道闆，更易配管，更易安裝和設備維護，減少闆片和胶垫的備品種類和數量。流道闆有H和L两種流道分布角度：通过換热器闆片优化組合,大限度提高傳热系數,降低設備造價。
2、闆片分流区設計：即使最宽的流道闆,也能使流體充分均勻地分布在闆片的各个角落，使分流区壓力損失最小。闆片所有的換热面积都參與高效換热，闆片的所有物理面积都轉化为有效的換热面积，無換热死区，不存在流動死角，不容易發生积垢，不易出現积垢引起的氯離子腐蝕，可以充分利用允許的壓力降，提高对流換热部分的流速，提高整體的換热效率。
低設備造價。

3、流道闆一次化學蝕刻成型：在同一闆片上,闆片流道的深度相同，闆片上金屬紋路高度同一，闆片可达0.3mm.这樣使得闆片承壓能力增強，避免热應力疲勞，避免振蕩和高頻顫抖引起的機械疲勞腐蝕，闆片機械性能更佳，避免了隐性裂紋造成的洩漏，接觸點分布均勻，介質流过闆片时，湍流加強，大限度提高傳热效率，減輕設備重量，在保證承壓要求下，獲得更高的傳热系數。
